Biogas Deutz/MWM TCG 2020, 841 kW + Stamford 1460 kVA

BHKW/CHP, co-generation package incl. panels Siemens SF6

Anlagenteile:

1.                  BHKW

2.                  Wärmetechnik

3.                  Elektrotechnik

1. BHKW



Gasregelstrecke

Gasfilter, Nullpunktregler, Drossel,

Bemerkung:      Gasregelstrecke bis auf Seitenkanalverdichter vollständig

vorhanden. Zusätzlich 1 Stk. Deflagrationssicherung.

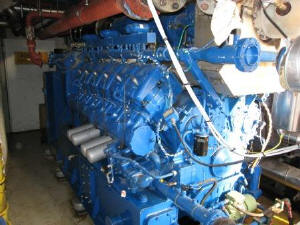

Deutz Aggregat TCG 2020
Seriennr.:
Baujahr: 2004
Leistung: 841 kW

- Luftfilter 2 Stk.
- Zuleitung Biogas von Gasregelstrecke
- Abgasturbolader
- Gemischkühler
- Drosselklappe
- Kurbelraumentlüftung
- Motorblock inkl. Zylinder, Zylinderköpfe, Zündspulenbänke, etc.
- Anlasser 24 VDC
- Ölvorschmierpumpe
- Ölfilter
- Motorkühlkreisverrohrung vollständig
- Starterbatterien 4 Stk.

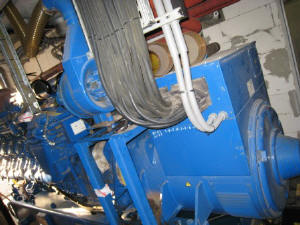

- Generator Stamford, 1.460 kVA
  Seriennr.:

1.)  2. Wärmetechnik



Rauchgasrohrseitig

- Kompensator zu BHKW
- Abgas – Bypassklappe (elektrisch betätigt)
- Abgaswärmetauscher
- Kamin



Hochtemperaturseitig

- WILO 5,5 kW Trockenläuferpumpe
- Strangregulierventil
- Überwachungssensorik Druck (Fa. Sauter)
- Überwachungssensorik Temperatur
- Absperrklappe (elektrisch betätigt)
- Absperrklappe (händisch betätigt)



Niedertemperaturseitig

- WILO 5,5 kW Trockenläuferpumpe
- Strangregulierventil
- Absperrklappe 2 Stk. (händisch betätigt)
- 3-Wege Mischer (elektrisch betätigt)
- Wärmetauscher



Gemischkühlkreis

- WILO 4 kW Wasserpumpe
- Ausdehnungsgefäß Eder 2 Stk.
- Absperrklappe 3 Stk. (händisch betätigt)
- 3-Wege Mischer (elektrisch betätigt)



Tischkühler

- 1 Stk. Tischkühler (Auslegung für Gemischkühler)
- 1 Stk. Tischkühler (Auslegung für Hoch- bzw. Niedertemperaturkreis)

2.)  3. Elektrotechnik

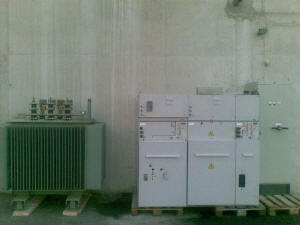

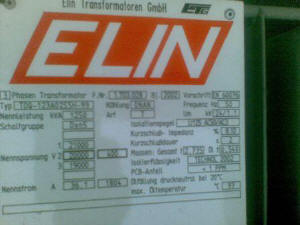

Transformator Elin 1250 kVA, inkl. Siemens SF6

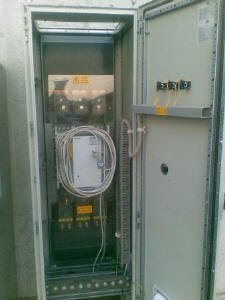

Schaltschrank Steuerschrank BHKW

- Deutz Tem Evo
- Deutz SPS
- Deutz Fernwartungsmodem
- Stromzähler BHKW Hilfsbetriebe
- USV
- Diverse Relais, Schütze, Motorschutzschalter, Verkabelungsmaterial
- Batterie (Steuerkreis)
- Batterieladegerät
- MFM (Multifunktionsmessgerät)
- MFR (Multifunktionsregler)
- Statusanzeige (Steuer-, Starterbatterien)



Schaltschrank Lastschrank BHKW

- Diverse NH – Trenner
- Lasttrennschalter (Generatorfeld) NW25 H1
- Messgerät Netzabgang
